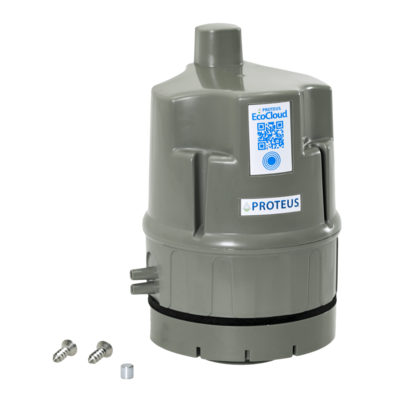

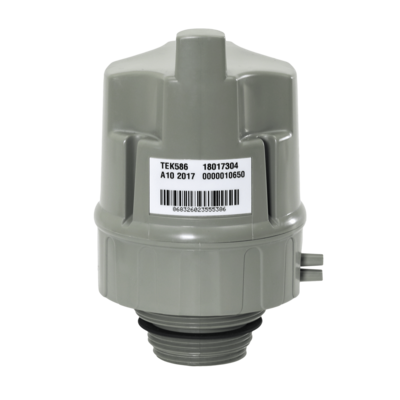

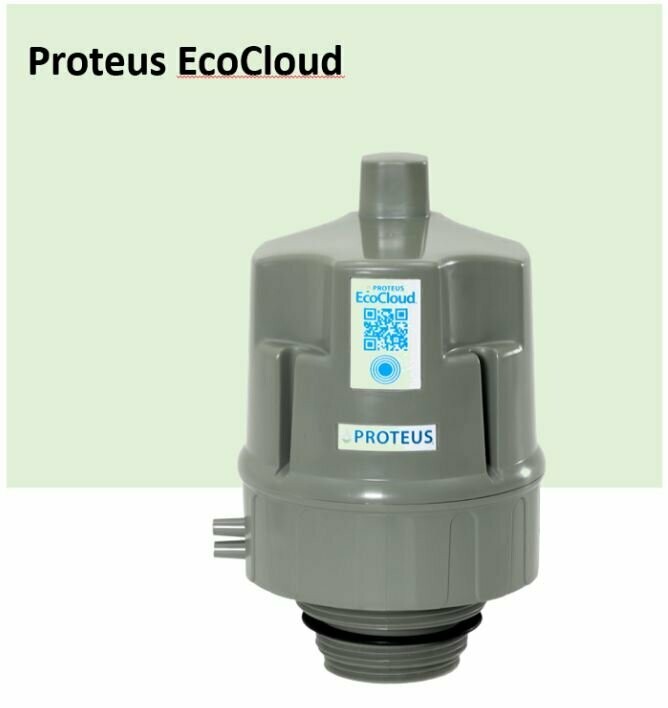

EcoCloud 4G, batteriebetriebener Füllstandssensor mit 4G LTE CAT Kommunikation und kostenlosem Web-Portal für Heizöltanks, Zisternen, Lagertanks

Der Proteus EcoCloud 4G ist ein innovativer, universell einsetzbarer, batteriebetriebener Ultraschall Füllstandssensor mit 4G Modul, der zur Messung von Heizöltanks, Zisternen und Lagertanks entwickelt wurde. Der Proteus EcoCloud 4G misst den Inhalt Ihres Tanks und überträgt Messdaten über das 4G-Netz mindestens einmal am Tag auf einen Datenserver. Diese Daten werden dann auf einem Webportal (Web App), das auch zur Anzeige auf mobilen Endgeräten wie Smartphones optimiert ist, angezeigt. Das Webportal gibt Ihnen den tagesaktuellen Füllstand, das Istvolumen (in Prozent und Liter), den Batteriestand und die Signalstärke des Mobilnetzes an. Es generiert aber auch eine graphische Darstellung des Füllstandverlaufs, die aus den zurückliegenden Tagesmessdaten besteht

Die Installation ist absolut einfach und in wenigen Minuten erledigt. Eine Verkabelung ist nicht notwendig, da der Ultraschallsensor batteriebetrieben ist.

Der EcoCloud 4G ist eine moderne und präzise Alternative für mechanische Peilstäbe, Tankuhren oder analoge Systeme und kann vor allem in Bereichen eingesetzt werden, wo ein Anschluss ans Netz unmöglich ist. Mit diesem System ersparen Sie sich weiterhin Kontrollgänge in Keller, zu Ihrer Zisterne, in das Mietshaus oder in Ihr Ferienhaus, vermeiden einen plötzlich leeren Tank, können den Verbrauch ablesen und rechtzeitig z.B. Preise für Heizöl vergleichen und sich auf die Nachbestellung vorbereiten.

Einfach zu installieren und kompatibel mit 1 1/2″ und 2″ Gewindeöffnungen ist der EcoCloud 4G universell für Tanks mit Flüssigkeiten einsetzbar, solange eine 4G Mobilfunkverbindung möglich ist. Die benötigte SIM-Karte ist kostenlos im Lieferumfang enthalten und wird von unserem Kundenservice mit Ihren Tankdaten konfiguriert und geliefert – dies macht die Installation sehr einfach, Sie müssen nur das Gerät auf dem Tank montieren.

Vorteile von EcoCloud 4G Füllstandsensor:

• Überwachen Sie Ihren Tank und Verbrauch bequem über ein Webportal, egal wo Sie sind
• Batteriebetriebener Ultraschall Füllstandsensor mit integriertem 4G-Mobilfunkmodul
• Messbereich bis zu 3m
• Monitor empfängt und interpretiert Messdaten in 60min Intervallen (Standardintervall)
• Messdatenintervall bei Bestellung konfigurierbar
• Ermittelt und überträgt Messwerte an das Webportal in 24h Intervallen
• Passt auch auf standardisierte 2″ und 1½“ Gewindeöffnungen
• Auflösung des Ultraschallsensors beträgt +/-10mm (∆=2cm)
• Verbleibende Menge in Litern und Prozent
• Warnung bei niedrigem / hohem Füllstand
• Um die Web App aufrufen zu können, wird ein Computer mit Internet Browser oder ein Smartphone mit Internetzugang benötigt.

Der Verkaufspreis enthält eine 10-jährige kostenfreie SIM-Karte sowie die Nutzung des Webportals mit einer fortlaufenden Messdatenspeicherung für die letzten 30 Tage

Produktdaten:

• Passt auf alle 1 1/2″ und 2″ Gewindeöffnungen
• Messbereich bis zu 3m
• Misst alle Flüssigkeiten, egal ob Heizöl, Wasser, Diesel, etc.
• Ideal für Heizöltanks, Zisternen, Regenwassertanks, Lagertanks
• Überträgt Daten per 4G, LTE, NB-IoT, keine weitere Infrastruktur nötig, solange ein 4G-Empfang zur Verfügung steht
• Kostenlose SIM-Karte enthalten
• Batterielebenszeit >2 Jahre, können einfach gewechselt werden
• Ablesung und Auswertung der Daten erfolgt über ein Webportal
• Stündliche Messungen des Sensors, einmal täglich werden die Daten per 4G übertragen (Standardintervall)
• Einfache Montage, keine Verkabelung, da Sensor batteriebetrieben

Einsatzbereiche:

• Heizöltanks
• Kellertanks
• Erdtanks
• Zisternen
• Lagertanks und ICB
• Kraftstofftanks
• Fässer mit mindestens 200 Liter Volumen
• Mobile Tanks

Das Proteus EcoCloud Paket:

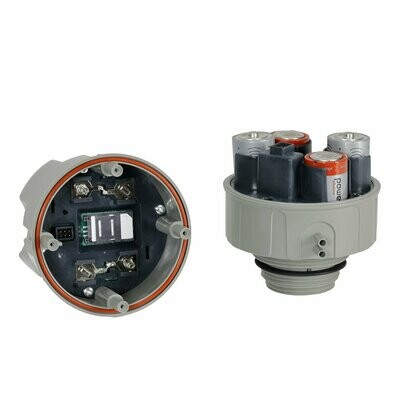

Das Proteus EcoCloud 4G Paket besteht einem Gerät, einer vorinstallierten SIM-Karte (10 Jahre gültig) und dem kostenlosen Web-Portal. Der Sensor überwacht den Füllstand im Tank mit Ultraschall, indem er den Abstand zwischen der Sensormündung (der Membrane) und der Füllhöhe im Tank misst. Diese Daten werden dann mit den Konfigurationsdaten auf dem Webserver ausgewertet und berechnet. Das Gerät wird mit vier Alkaline Batterien mit Strom versorgt. Die durchschnittliche Lebenszeit der Batterien beträgt >2 Jahre, abhängig von dem eingestellten Messdaten-Sendeintervall. Die Batterien können von Ihnen gewechselt werden.

Dank der Ultraschall Messtechnologie sind Messungen bis zu 10-Mal genauer als bei vergleichbaren mechanischen, analogen oder elektronischen Messgeräten. Ein weiterer Vorteil der Ultraschalltechnologie ist, dass keine beweglichen oder mechanischen Teile im Tank eingebaut werden müssen. Dies ermöglicht kinderleichten und schnellen Selbsteinbau und reduziert Wartung und Kosten drastisch, da der Sensor nicht verklemmen, "absaufen" oder hängenbleiben kann.

Die Konfiguration des Gerätes wird Anhand Ihrer Angaben bei der Bestellung direkt auf unserer Bestellseite von unserem Kundenservice vorgenommen, damit Sie bei Erhalt das Gerät nur auf dem Tank montieren müssen.

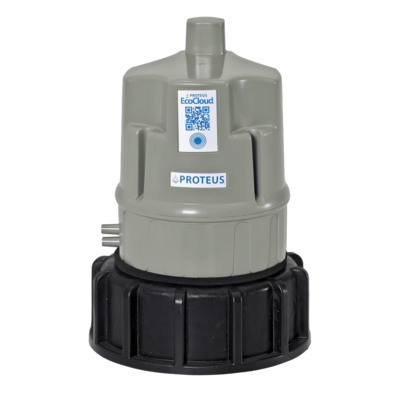

Ein Vorteil des Proteus EcoCloud 4G ist, dass er auf alle handelsüblichen und maßgeschneiderten Tanks mit 1½“ oder 2″ Tankmuffen/Gewindeöffnungen passt.

Hinweise zur Installation

Konfigurationshilfe

• Um eine bestmögliche Messumgebung zu gewährleisten beachten Sie bitte, dass der Proteus EcoCloud mit einem Sicherheitsabstand von mindestens 15cm von Tankwänden und Hindernissen im Tank installiert werden muss, damit das Ultraschallsignal des Sensors nicht gestört werden kann
• Der maximale Messbereich ist 3m, der Ultraschallsensor kann nur innerhalb dieses Bereiches messen
• Bitte beachten Sie, dass Heizöltanks Vorschriften des TÜV unterliegen und Änderungen (wie z.B. Löcher bohren) nur von lizenzierten Fachkräften unternommen werden dürfen. I.d.R. gilt dies nicht für Wassertanks und Zisternen. Bitte informieren Sie sich über mögliche Implikationen
• Versichern Sie sich, dass nach Montage des Gerätes eine stabile 4G-Verbindung möglich ist
• Wir bitten Sie vor der Installation die neuste Version der Installationsanleitung zu downloaden (siehe unten)

Technische Daten

Tankgröße
Minimale Höhe: 0.5m
Maximale Höhe: 3m

Sensor muss mit Abstand von mind. 15cm von Tankwänden montiert werden
Ultraschallsignal darf nicht von Hindernissen im Tank gestört werden (Querstreben, Schläuche, etc.)

Anzeige
Persönliches, gesichertes Webportal:

• Grafische Darstellung des Füllstands
• Anzeige der Ist-Werte: Volumen in Liter/Prozent, Batteriestatus, GSM/GPRS Signalstärke

Maximale Signalstärke
Kann durch Türen, Wände, Schächte, Abdeckplatten, etc. verringert werden – bitte testen Sie vor der Bestellung, ob 4G Empfang möglich ist

Stromversorgung
4 x Typ C lR14 Alkaline 1.5V

Batterielebenszeit
>2 Jahre bei Datenübertragung in 24h Intervallen

Drahtlose Kommunikation
4G Mobilfunk

Abmessungen
101mm (B) x 93mm (L) x 150mm (H)

Maximale und minimale Betriebsbedingungen
Betriebstemperatur: -10 Grad Celsius bis +50 Grad Celsius
Luftfeuchtigkeit: 15% – 95%

Lochgröße für Sensor/Gewinde

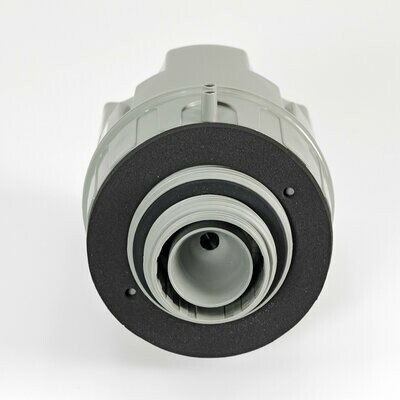

47mm Durchmesser Sensormündung bei Montage mit Adapterring (dichtend)
Gewindeöffnung/Tankmuffe: 1 1/2″ und 2″
