Proteus EcoFrog WLAN

Prot-EF
€142,90
lieferbar
1
Produktbeschreibung

Füllstandsanzeige für Heizöltanks mit WLAN Anbindung und kostenlosem Web-Portal

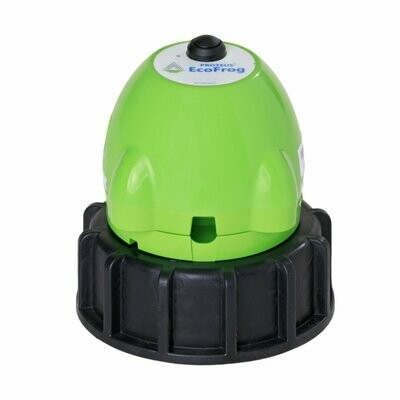

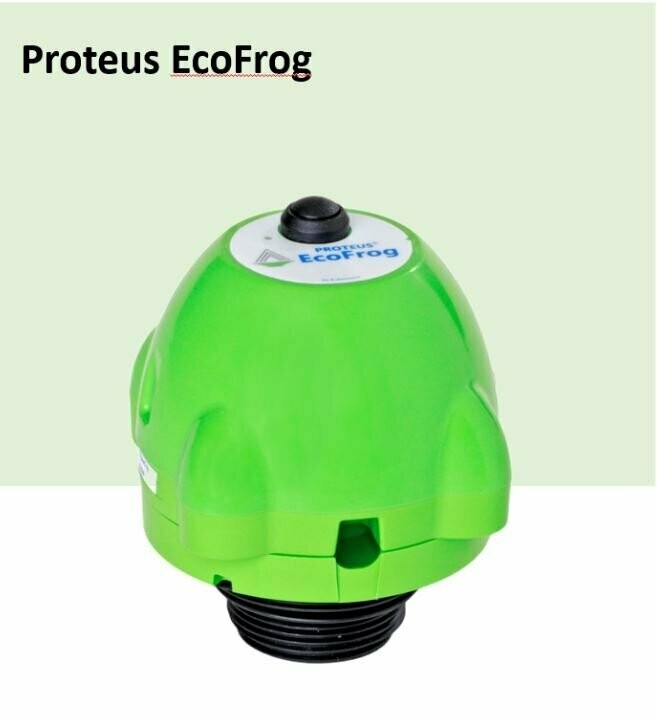

Der Proteus EcoFrog ist ein innovativer, batteriebetriebener Ultraschall-Füllstandssensor mit WLAN-Anbindung und kostenlosem Web Portal zur Messung der Füllstände in Heizöl-, Altöl-, Diesel- und Wassertanks.

Der EcoFrog ist die Alternative für Fadenschwimmer, Peilstäbe, Tankuhren oder andere mechanische Systeme und kann auch dort eingesetzt werden, wo ein Anschluss ans Stromnetz unmöglich ist. Mit diesem System ersparen Sie sich Kontrollgänge in Keller, zu Ihrer Zisterne, in das Mietshaus oder in Ihr Ferienhaus, vermeiden einen leeren Tank, können den Verbrauch bequem ablesen und rechtzeitig Preise für Heizöl vergleichen und sich auf die Nachbestellung vorbereiten.

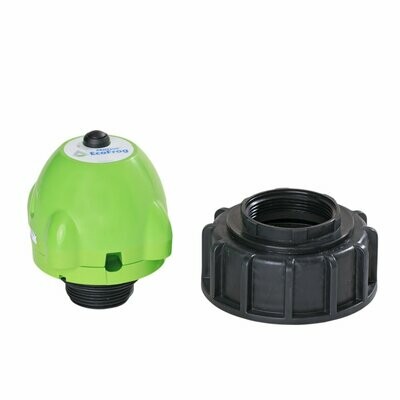

Die Installation ist absolut einfach und in wenigen Minuten erledigt. Das Gerät muss nur auf dem Tank montiert und mit dem Internet-Router über WiFi verbunden werden. Eine Verkabelung ist nicht notwendig, da der Ultraschallsensor batteriebetrieben ist. Der EcoFrog ist sehr einfach zu installieren und kompatibel für 1 ½“ und 2“ Gewindeöffnungen und damit universell für Tanks mit Flüssigkeiten einsetzbar, solange eine WiFi-Verbindung zum Router möglich ist. Sie können über den Internetzugang sofort überprüfen, ob der Sensor ordnungsgemäß funktioniert.

Der Ultraschallsensor misst den Inhalt Ihres Tanks regelmäßig alle 6h und überträgt Messdaten einmal am Tag über den WiFi-Router auf einen cloudbasierten Datenserver. Ihre Daten können Sie sich dann auf einem Webportal, das auch zur Anzeige auf mobilen Endgeräten wie Smartphones optimiert ist, kostenlos anzeigen lassen. Der Zugang zum Webportal ist dauerhaft kostenlos und im Lieferumfang enthalten.

Das Web Portal zeigt Ihnen primär den tagesaktuellen Füllstand, das Ist-Volumen (in Prozent und Liter), den Batteriestand und die WiFi-Signalstärke an. Es generiert aber auch den historische Füllstandverlauf (in Prozent und Liter) in tabellarischem Format und als Diagramm.

Ein im Web Portal integriertes Alarm-System hilft Ihnen eine bevorstehende Tankentleerung oder -überfüllung frühzeitig zu erkennen und notwendige Maßnahmen zu ergreifen. Sie können insgesamt 4 verschiedene Alarm-Grenzen für den Füllstand in Ihrem Tank einstellen und bekommen automatisch eine Alarm-E-Mail an eine von Ihnen angegebene E-Mail-Adresse, sobald einer der Alarm-Grenzwerte erreicht wurde. Zudem können Sie sich Alarm-Protokolle per E-Mail zuschicken lassen, die Ihnen den zeitlichen Verlauf der Alarm-Aktivierung für einen frei wählbaren Zeitraum anzeigen.

Für den Messdatenexport steht Ihnen im Web Portal ein weiterer E-Mail-Service zur Verfügung, der Füllstandsprotokolle an einen von Ihnen angegebene E-Mail-Adresse über eine frei wählbares Zeitintervall verschickt. Die Füllstandsprotokolle beinhalten alle signifikanten Messdaten Ihres Sensors in einer übersichtlichen, tabellarischen Darstellung. Die Daten lassen sich in wenigen Schritten auf Excel oder andere Office-Anwendungen übertragen.

Das EcoFrog System besteht aus 3 Komponenten

  • Der EcoFrog Ultraschall Füllstandsensor mit integriertem WiFi Modem
  • Dem WiFi-Router für die Verbindung mit dem Internet (muss der Kunde zur Verfügung stellen)
  • Der cloudbasierte Datenbank mit Benutzerinterface (Web App). Sobald der Ecofrog auf dem Tank installiert ist, misst er alle 6h den Füllstand. Einmal am Tag sendet der Sensor die Daten durch das integrierte WiFi-Modul an das mit dem Gerät verbundenen WiFi Modem in der Nähe.

Ecofrog System

Zur Anbindung des EcoFrog an ein WiFi Netzwerk ist jedes Modem geeignet, dass den WiFi Standard 802.11 b/g/n unterstützt. Dies trifft auf die meisten aktuellen WiFi-Modems zu. Es können mehrere EcoFrogs mit einem WiFi Modem verbunden werden. Wenn das Modem am Internet angeschlossen ist, sendet er automatisch die gesammelten Daten zum Füllstand des jeweiligen Tanks an die cloudbasierte Datenbank.

Unser Nutzerinterface ermöglicht Ihnen einen einfachen und schnellen Zugang zu Ihren Füllstandsdaten und Benutzerkontoeinstellungen, entweder über ein Smartphone oder über Ihren Computer. Über E-Mails werden einmal konfigurierte Füllstandsalarme, Alarmprotokolle und Messdatenprotokolle an Ihre persönliche E-Mail-Adresse verschickt, ohne dass sie sich hierfür in dem Web Portal einloggen müssen. Unser Web Portal ist mit dem Cloudsystem Microsoft Azure verbunden, in dem Ihre Daten sicher und zugriffsbereit gespeichert werden. Mittels eines von uns angebotenen API-Dienstes, können Sie die Messdaten Ihres EcoFrog bei Bedarf von unserem Cloudsystem zu einem anderen Server-System (z.b. SmartHome-System, privater Server) übertragen. Sprechen Sie uns bezüglich der technischen Möglichkeiten gerne an.

Funktionen

  • Einfacher Benutzer-Login
  • Flexibler und schneller Datenzugang rund um die Uhr
  • Auswahl zwischen mehreren Sensoren
  • Übersichtlicher Editor für die Eingabe von Tankparametern
  • Anzeige der aktuellen Füllstands (in Prozent & Litern)
  • Separate Anzeige der Füllstandshistorie (in Prozent & Litern)
  • Anzeige der WiFi-Verbindungsstärke des EcoFrog Sensors
  • Anzeige der Sensorbatterie
  • Alarm-E-Mails zur Warnung vor Entleerung/Überfüllung
  • Füllstandsprotokoll-E-Mails für den Messdatenexport oder Download als CSV File
  • API-Schnittstelle für die Einbindung von externen Servern & Frontends

Vorteile des EcoFrogs

  • Überwachen Sie den Füllstand in Ihren Tank und den Verbrauch bequem über ein Webportal
  • Batteriebetriebener Ultraschall-Füllstandssensor mit integriertem WiFi-Modem
  • Messbereich bis zu 3m
  • Misst alle Flüssigkeiten, egal ob Heizöl, Wasser, Diesel, etc.
  • Einfache Montage, keine Verkabelung, da Sensor batteriebetrieben
  • Ablesung und Auswertung der Daten erfolgt über ein Webportal
  • Batterielebenszeit von bis zu 7 Jahren
  • Misst alle 6h und überträgt Messwerte an den Datenserver in 24h Intervallen
  • Passt auch auf standardgemäße 2″ und 1½“ Gewindeöffnungen
  • Auflösung des Ultraschallsensors beträgt +/-10mm (∆=2cm)
  • Verbleibende Menge in Litern und Prozent
  • Konfigurierbarer E-Mail-Alarm bei niedrigem und hohem Füllstand
  • Batteriestatus-Alarm
  • Datenexport über E-Mail
  • API-Schnittstelle

Einsatzbereiche

  • Heizöltanks
  • Dieseltanks
  • Kellertanks
  • Erdtanks
  • Zisternen
  • Lagertanks und ICB
  • Fässer mit mindestens 200 Liter Volumen

Hinweise zur Installation

Konfigurationshilfe

  • Um eine bestmögliche Messumgebung zu gewährleisten beachten Sie bitte, dass der EcoFrog mit einem Sicherheitsabstand von mindestens 15cm von Tankwänden und Hindernissen im Tank installiert werden muss, damit das Ultraschallsignal des Sensors nicht gestört werden kann
  • Der maximale Messbereich ist 3m. Der Ultraschallsensor kann nur innerhalb dieses Bereiches messen
  • Bitte beachten Sie, dass Heizöltank-Vorschriften des TÜV unterliegen und Änderungen (wie z.B. Löcher bohren) nur von lizenzierten Fachkräften unternommen werden dürfen. I.d.R. gilt dies nicht für Wassertanks und Zisternen. Bitte informieren Sie sich über mögliche Implikationen
  • Versichern Sie sich, dass nach Montage des Gerätes eine stabile WiFi-Verbindung gegeben ist
  • Wir bitten Sie vor der Installation die neuste Version der Installationsanleitung zu downloaden

Technische Daten

Tankgröße
Minimale Höhe: 0.5m
Maximale Höhe: 3m

Sensor muss mit Abstand von mind. 15cm von Tankwänden montiert werden
Das Ultraschallsignal darf nicht von Hindernissen im Tank gestört werden (Querstreben, Schläuche, etc.)

Anzeige
Persönliches, gesichertes Webportal:

  • Grafische Darstellung des Füllstands
  • Anzeige der Ist-Werte: Volumen in Liter/Prozent, Batteriestatus, WiFi Signalstärke
  • Anzeige des Füllstandsverlaufs über die Zeit
  • E-Mail-Alarmfunktion
  • Datenexport und Datenweiterleitung

Maximale Signalstärke
Kann durch Türen, Wände, Schächte, Abdeckplatten, etc. verringert werden – bitte testen Sie vor der Bestellung, ob WiFi-Empfang möglich ist

Stromversorgung
3.6V Li-SOCl2, Größe R14 (C) (oder auch SaftLSH14)

Batterielebenszeit
Bis zu 7 Jahre bei Datenübertragung in 24h Intervallen

Drahtlose Kommunikation
Unterstützt 802.11 b/g/n Wi-Fi

Abmessungen
109mm(W) x 109mm(L) x 108mm(H) ±1mm

Maximale und minimale Betriebsbedingungen
Betriebstemperatur: -17 Grad Celsius bis +50 Grad Celsius
Luftfeuchtigkeit: 15% – 95%

Lochgröße für Sensor/Gewinde
47mm Durchmesser Sensormündung bei Montage mit Adapterring (dichtend)
Gewindeöffnung/Tankmuffe: 1 1/2″ und 2″
