Proteus EcoMeter Plus

Geeignet für funktote Bereiche in Schächten von Erdtanks.

Der Proteus EcoMeter Plus ist die innovative Füllstandsanzeige für alle Heizöl- und Öltanks, die europaweit bereits schon über 1 Million mal verkauft wurde. Er ist die Alternative für mechanische Peilstäbe, Tankuhren, Messuhren oder Schwimmer in Öltanks mit bis zu 19.999 Liter Volumen und maximal 3m Höhe.

Das Video zeigt Ihnen die Funktionsweise des EcoMeters: https://www.youtube.com/watch?v=NIW-uuW4MLw

Berühungslose Füllstandsmessung mit Ultraschall

Der EcoMeter besteht aus einem batteriebetriebenen Ultraschall Füllstandssensor mit integriertem Funkmodul und einem digitalen Funk-Display, das in einem Abstand von maximal 150m zum Füllstandssensor aufgestellt werden kann. Sie können also Ihren Heizölstand überall im Haus bequem überwachen und bekommen noch weitere Informationen wie z.B. Ihren Verbrauch angezeigt.

Unter Anwendung erprobt und mit bewährten Technologien ausgestattet, ermöglicht der Proteus EcoMeter nicht nur das verbleibende Volumen in Ihrem Tank zu ermitteln, aber kann auch die Kosten, Verbrauch und sogar CO2-Emissionen überwachen.

Um das Risiko von Überfüllung bei einer Lieferung zu vermeiden, verfügt der Proteus EcoMeter Füllstandsensor über ein LCD-Balkendisplay und Warnlicht. Dies ermöglicht es Heizöllieferanten den Füllstand im Tank genau und in Echtzeit zu überwachen, ohne den Tank öffnen zu müssen.

Funktionen des EcoMeter Plus :

• Misst Tanks mit bis zu 19.999 Liter Volumen
• Der Sensor hat einen Messbereich bis zu 3m (maximale zu messende Höhe)
• Monitor empfängt Messdaten in 30min Intervallen und bildet daraus einen Mittelwert
• Proteus EcoMeter berechnet neue Volumina in 24h Intervallen
• Durchschnittliche Verbrauchsdaten über Tage, Wochen, Monate und Jahre
• Passt auf standardgemäße 2″, 1¼” und 1½” Gewindeöffnungen

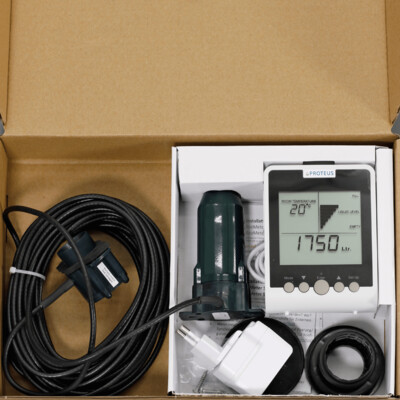

• EcoMeter PLUS: Die optionale Antennenverlängerung (ca. 9m Kabel zwischen Sensor und Funkmodul) ermöglicht die Installation in Erdtanks, Mannlöchern und in unzugänglichen, funktoten Bereichen oder Schächten die mit Metall- oder Betondeckel verschlossen werden. Der EcoMeter PLUS wird auch ab ≥20cm Einbautiefe benötigt um eine stabile Verbindung zwischen Sensor und Monitor gewährleisten zu können.
• CO2-Emissionen in kgCO2
• Verbrauch in Liter
• Verbleibende Menge in Litern und Prozent
• Grafische Darstellungen des Füllstands über ein Balkendiagramm (Sensor und Monitor)
• Restliches Volumen in Tagen (basiert auf durchschnittlichen Verbrauchsdaten)
• Raumtemperatur
• Kaltwetterwarnung
• Warnung bei niedrigem Füllstand
• Batteriestatus Alarm
• Heizkostenübersicht
• Diebstalarm
• Kostenloser Online- und Telefon-Kundenservice

Antenneverlängerung EcoMeter Plus

Der EcoMeter PLUS (mit Antennenverlängerung) erlaubt es Ihnen die Sendeeinheit im Freien, außerhalb des Tanks, zu platzieren. Dadurch wird ein optimales Funksignal zwischen dem Funkmodul und dem Monitor beim Einsatz in Erdtanks, Mannlöchern, unzugänglichen oder funktoten Bereichen erreicht. Ein weiterer Vorteil ist, dass die Balkenanzeige des Sensors sichtbar an der Oberfläche platziert werden kann.

Wir empfehlen den EcoMeter PLUS wenn der Sensor ≥20cm tiefer gelegt montiert werden soll (innerhalb von Zisternen, Mannlöchern, Schächten, etc.), oder in Schächten oder Mannlöchern unter Metalldeckeln oder Betondeckeln montiert wird, da sonst keine Daten vom Monitor empfangen werden können.

Ein Hinweis für Kunden: Ein Umbau des Ecometers auf die Version mit Antennenverlängerung können von Kunden NICHT selbst durchgeführt werden. Bitte schicken Sie das Gerät zurück. Wir machen das für Sie.

Funktionsmerkmale des Funk-Displays

Das Proteus EcoMeter Funk-Display gibt ihnen die folgenden Verbrauchs-, Emissions- und Kostendaten auf einer täglichen, wöchentlichen, monatlichen und jährlichen Basis:

• CO2-Emissionen in kgCO2
• Verbrauch in Liter
• Verbleibende Menge in Litern und Prozent
• Grafische Darstellungen des Füllstands über ein Balkendiagramm
• Restliches Volumen in Tagen
• Raumtemperatur
• Kaltwetterwarnung
• Warnung bei niedrigem Füllstand
• Batteriestatus Alarm
• Heizkostenübersicht

Vorteile des Proteus EcoMeter

Das Proteus EcoMeter Paket besteht aus einer Sender- und einer Empfangseinheit. Der Ultraschallsensor überwacht den Füllstand im Tank. Er wird mit einer Lithium-Batterie CR2450 mit Strom versorgt. Die Batterie hat unter normalen Betriebsbedingungen eine Lebenserwartung von 2-3 Jahren.

Das im Ultaschallsensor integrierte Funkmodul übermittelt drahtlos Daten an das netzbetriebenen Funk-Display, das mit einem leicht zu lesenden LCD-Display ausgestattet ist.

Der Proteus EcoMeter berechnet nicht nur den Füllstand im Tank, sondern auch die Menge des verbleibenden Tankinhalts.
Der Ultraschallsensor passt auf alle handelsüblichen und maßgeschneiderten Tanks mit 2″, 1¼“ oder 1½“ Tankmuffen/Gewindeöffnungen.

Die Füllstandmessungen sind mit dem Ultraschallsensor bis zu 10-Mal genauer als die vergleichbaren mechanischen oder elektronischen Messgeräten. Ein weiterer Vorteil der Ultraschall-Messtechnologie ist, dass es keine beweglichen oder mechanischen Teile im Tank gibt. Dadurch ist der Selbsteinbau sehr einfach und schnell erledigt. Zudem gibt es keine Wartung und Wartungskosten, da der Sensor nicht verklemmen oder "absaufen".

Die historischen Kosten-, Verbrauchs-und Energieverbrauchsdaten ermöglicht Benutzern eine bessere Kontrolle des Energieverbrauchs und der dabei entstehenden Kosten.

• Bis zu 10 Mal genauer als vergleichbare Messsysteme (+/- 10mm)
• Einzigartige ‚Tage bis leer „-Funktion hilft Ihnen komplette Tankleere zu vermeiden
• Reichweite von bis zu 150m
• Kann auf allen handelsüblichen Tanks mit einer Höhe von bis zu 3m installiert werden, wo der Sensor direkt auf der Tankdecke angebracht werden kann, unabhängig von Hersteller oder Baumaterial
• Kellertanks, Erdtanks, Betontanks und Zisternen, Aussentanks oder Batterietanks – der EcoMeter ist universell einsetzbar. Für Einsatz auf Spezialanfertigungen bitte Kundenservice kontaktieren (s.u.)
• Sensor für Aussenbetrieb geeignet
• Kann in wenigen Minuten montiert und konfiguriert werden … keine Verkabelung, Spezialkenntnisse oder Werkzeuge nötig
• Geeignet für den Einsatz in neuen und bestehenden Heizöl- oder Flüssigbrennstofftanks
• Reduzierter Energieverbrauch im Vergleich zu früheren elektronischen Messgeräten

Einfache Installation in 6 Schritten

Hinweise zur Installation

• Bitte beachten Sie, dass für eine optmiale Messung der Proteus EcoMeter Füllstandssensor mit einem Sicherheitsabstand von mindestens 15cm von Tankwänden und Hindernissen im Tank installiert werden muss, um das Ultraschallsignal des Sensors nicht zu stören
• Der EcoMeter kann in Tanks mit max. 19 999 Liter Inhalt eingesetzt werden. Der maximale Messbereich ist 3m, der Ultraschallsensor kann nur innerhalb dieses Bereiches messen
• Der Füllstandssensor muss direkt auf der Tankdecke oder dem Tankdeckel befestigt werden und darf nicht auf Stutzen von über 2cm angebracht werden. Wenn möglich, entfernen Sie den Stutzen und befestigen Sie den Sensor direkt auf der Gewindeöffnung
• Bitte geben Sie den Abstand zwischen Sensormündung/Membrane und Tankboden an (=Höhe)
• Bitte beachten Sie, dass Heizöltanks den Vorschriften des TÜV unterliegen und Änderungen (wie z.B. Löcher bohren) nur von lizenzierten Fachkräften unternommen werden dürfen. I.d.R. gilt dies nicht für Wassertanks und Zisternen. Bitte informieren Sie sich über mögliche Implikationen
• Das Kabel der optionalen Antennenverlängerung (ca. 9m Kabel zwischen Sensor und Sendeeinheit) kann auf eigene Gefahr und ohne Gewähr getrennt werden
• Wenn der Sensor in Tanks, die mehr als 20cm unter der Erde liegen, installiert werden soll, muss die Antennenverlängerung (EcoMeter PLUS) verwendet werden

Rücknahmerecht: Bei Fehlfunktion wird das Gerät innerhalb von 6 Wochen in seiner Originalverpackung und ohne fehlende Teile zurückgenommen und erstattet. Bei fehlenden Teilen und Beschädigung des Gerätes wird eine Wertminderung berechnet.
Rücklieferungskosten werden vom Kunden getragen. Mehr Info hierzu gibt es unter Widerrufsbelehrung

Kundenservice: Für weitere Fragen besuchen Sie unsere Hilfe Seite oder kontaktieren Sie uns über die Kontaktseite .

Kundenbewertungen: Mit Kunden in ganz Europa ist der Proteus EcoMeter eine beliebte Lösung zum Erfassen des Füllstands in Heizöltanks. Sind Sie vom Produkt begeistert?

Datenschutz: Ihre persönlichen Daten sind bei uns sicher und werden nicht weitergegeben. Unsere Bezahlungsportale sind den höchsten Standards entsprechend und mit der neuesten Technologie versehen um Onlineshopping einfach, schnell und sicher zu machen. Hierzu finden Sie mehr Informationen auf unserer Webseite.

Technische Daten

Tankgröße
Minimale Höhe: 0,5m
Maximaler Messbereich: 3m
Maximales Volumen: 19 999 Liter
Sensor muss mit Abstand von mind. 15cm von Tankwänden montiert werden
Ultraschallsignal darf nicht von Hindernissen im Tank gestört werden (Querstreben, Schläuche, etc.)

Anzeige Funk-Display (Bildschirm)
Multifunktions-LCD:

• 10-Stufiges Balkendiagramm auf dem Sensor und Funk-Display *
• Anzeige von Messwerten, Uhrzeit, Raumtemperatur, kritischer Batteriestand

Anzeige (LCD) kann mit 5 Kontrollknöpfen eingestellt/konfiguriert werden.
Rote Warn-LED blinkt, wenn Füllstand unter 5% des Vorrats sinkt.
Ein Warnton erklingt auch stündlich, wenn der Füllstand niedrig ist.

Maximale Reichweite
150m (kann durch Türen, Wände, Schächte, Abdeckplatten, etc.) verringert werden

Stromversorgung
Sensor – 3V LiMn Zelle, CR2430
Monitor – Empfänger: 5V DC (40mA)
Monitor – Notbatterie: 3V LiMn Zelle, CR2450
Netzstecker (inklusive) für Monitor: 150V-240V, 50-60Hz, EN60950-1 entsprechend

Batterielebenszeit
Sensor: ca. 2 – 3 Jahre
Monitor (Notfallbatterie): Bis zu 3 Jahre (wenn nicht an Netzstecker angeschlossen) **

Drahtlose Kommunikation
433MHz FM Übertragung (EN300-220)

Abmessungen
Sensor: 140mm x 70mm x 40mm
Monitor: 120mm x 90mm x 50mm
Länge der externen Antennenerweiterung (optional): ca. 9m

Maximale und minimale Betriebsbedingungen (Sensor)***
Betriebstemperatur: -10 Grad Celsius bis +60 Grad Celsius
Luftfeuchtigkeit: 0 – 95% unkondensierend (Spritzwasser- und Regenfest)

Lochgröße für Sensor/Gewinde
32mm Durchmesser Sensormündung
Gewindeöffnung/Tankmuffe: 2″, 1 ¼“ und 1 ½“
Abstand der Schraubenösen: 5cm

* Die Balkendiagrammanzeigen des Sensors und Funk-Displays können variieren (siehe Symbolreferenztabelle), da das Funk-Display Mittelwerte berechnet und anzeigt, die Anzeige des Sensors stellt nur den Füllstand im oberen Meter des Tanks dar.
** Dieses Gerät enthält eine kleine Batterie, um während Stromausfällen messen zu können. Wenn das Gerät über längere Zeit nicht an den Netzstecker angeschlossen ist, kann es sein, dass sich die Batterie entleert
*** Das Funk-Display ist nur für den Innenbetrieb geeignet

EcoMeter ist nicht für EX Anwendungen zugelassen!
